Все о товаре
В наличии
Артикул: 00000047170
900.00р.

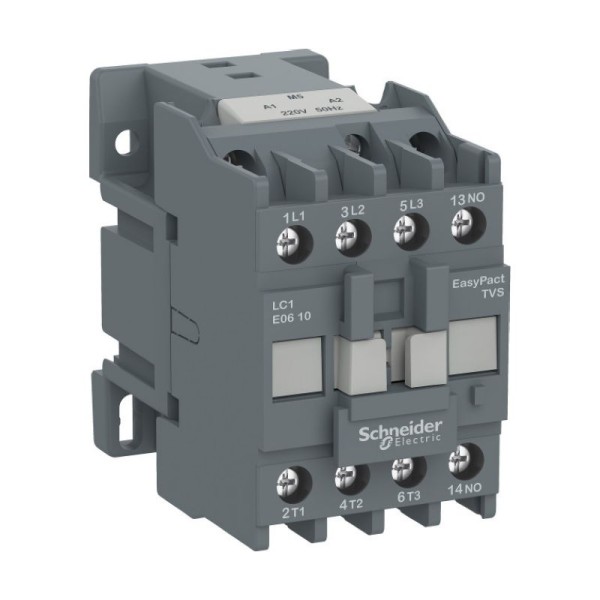

Контактор серии LC1 серии Easypact TVS Schneider Electric - 3-полюсный + 1НО дополнительный контакт - номинальный ток - 25 (АС1)/12 А (АС3) - напряжение управления - 220 В пер.тока 50 Гц - ВхШхГ - 74х45х80 мм - монтаж - на панель или DIN-рейку. Применение: управление электродвигателями. Преимущества: Благодаря конструктивным особенностям катушки управления контакторы EasyPact TVS можно отнести к энергоэффективному типу оборудования.
Основные характеристики
Наименование продукта: EasyPact TVS
Описание полюсов: 3P
Напряжение цепи управления: 220 В пер. ток 50 Hz
Применение контактора: активная нагрузка управление электродвигателем
Категория применения: AC-3 AC-1
Тип цепи управления: пер. ток в 50 Гц
Номинальная отключающая способность: 96 А в 440 V для силовая цепь в соответствии с IEC 60947
Среднее полное сопротивление: 2.5 мОм - Ith 25 А 50 Гц для силовая цепь
Мощность, рассеиваемая одним полюсом: 0.36 Вт AC-3 1.6 Вт AC-1
Серия: EasyPact
Краткое название устройства: LC1E
Конфигурация главных контактов: 3 Н.О.
Тип продукта: контактор
Вспомогательные контакты: 1 Н.О.
Дополнительные характеристики
Монтажная опора: монтаж на панель DIN-рейка
[ue] номинальное рабочее напряжение: силовая цепь:
[ui] номинальное напряжение изоляции: 690 В в соответствии с IEC 60947-4-1
Цвет: серый (RAL 7011)
Момент затяжки: силовая цепь: 1.2 Н-м цепь управления: 1.5 Н-м
Потребляемая мощность при срабатывании: 95-95 В·А 50 Гц 0.75 20 °C) 95-95 В·А 60 Hz 0.75 20 °C)
Механическая износостойкость: 10000000 циклы
Сопротивление изоляции: > 10 МОм для цепь управления
Соответствующий номинал предохранителя: 10 А gG в
Минимальный коммутируемый ток: 5 мА для цепь управления
Номинальная включающая способность irms: 120 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1
Пределы напряжения цепи управления: находится в состоянии работы: 0,85...1,1 Uc в 50 Hz 55 °C) отпускание: 0,3...0,6 Uc в 50 Hz 55 °C)
Время работы: 12...22 мс при замыкании 4...19 мс при размыкании
Потребляемая мощность при удержании, в·а: 8.5-8.5 В·А 50 Гц 0.3 20 °C) 8.5-8.5 В·А 60 Hz 0.3 20 °C)
Минимальное коммутируемое напряжение: 17 В для цепь управления
Время без перекрытия: 1.5 мс при подаче напряжения guaranteed between NC and NO contact 1.5 мс при снятии напряжения guaranteed between NC and NO contact
Мощность двигателя, квт: 3 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) 5.5 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 5.5 кВт в 415 V переменный ток 50/60 Гц (AC-3) 5.5 кВт в 440 V переменный ток 50/60 Гц (AC-3) 7.5 кВт в 500 V переменный ток 50/60 Гц (AC-3) 7.5 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
Соединения – клеммы: силовая цепь: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником силовая цепь: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником силовая цепь: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника силовая цепь: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий без наконечника цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий без наконечника цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника
Электрическая износостойкость: 1400000 циклы AC-3 300000 циклы AC-1
[up] номинальное импульсное выдерживаемое напряжение: 6 кВ катушка не соединена с силовой цепью в соответствии с IEC 60947
Механическая стойкость: вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц вибрации контактор замкнут: 3 g (ном.), 5...300 Гц удары контактор разомкнут: 7 g (ном.) в течение 11 мс удары контактор замкнут: 10 gn в течение 11 мс
[icw] номинальный кратковременно допустимый ток: 105 А в
Максимальная частота коммутации: 1800 цикл/ч в
[ie] номинальный рабочий ток: 25 А 60 °C) в
Основные характеристики
Наименование продукта: EasyPact TVS
Описание полюсов: 3P
Напряжение цепи управления: 220 В пер. ток 50 Hz
Применение контактора: активная нагрузка управление электродвигателем
Категория применения: AC-3 AC-1
Тип цепи управления: пер. ток в 50 Гц
Номинальная отключающая способность: 96 А в 440 V для силовая цепь в соответствии с IEC 60947
Среднее полное сопротивление: 2.5 мОм - Ith 25 А 50 Гц для силовая цепь
Мощность, рассеиваемая одним полюсом: 0.36 Вт AC-3 1.6 Вт AC-1
Серия: EasyPact
Краткое название устройства: LC1E
Конфигурация главных контактов: 3 Н.О.
Тип продукта: контактор
Вспомогательные контакты: 1 Н.О.
Дополнительные характеристики
Монтажная опора: монтаж на панель DIN-рейка
[ue] номинальное рабочее напряжение: силовая цепь:
[ui] номинальное напряжение изоляции: 690 В в соответствии с IEC 60947-4-1
Цвет: серый (RAL 7011)
Момент затяжки: силовая цепь: 1.2 Н-м цепь управления: 1.5 Н-м
Потребляемая мощность при срабатывании: 95-95 В·А 50 Гц 0.75 20 °C) 95-95 В·А 60 Hz 0.75 20 °C)
Механическая износостойкость: 10000000 циклы
Сопротивление изоляции: > 10 МОм для цепь управления
Соответствующий номинал предохранителя: 10 А gG в
Минимальный коммутируемый ток: 5 мА для цепь управления
Номинальная включающая способность irms: 120 А в 440 V переменный ток для силовая цепь в соответствии с IEC 60947-4-1
Пределы напряжения цепи управления: находится в состоянии работы: 0,85...1,1 Uc в 50 Hz 55 °C) отпускание: 0,3...0,6 Uc в 50 Hz 55 °C)
Время работы: 12...22 мс при замыкании 4...19 мс при размыкании
Потребляемая мощность при удержании, в·а: 8.5-8.5 В·А 50 Гц 0.3 20 °C) 8.5-8.5 В·А 60 Hz 0.3 20 °C)
Минимальное коммутируемое напряжение: 17 В для цепь управления
Время без перекрытия: 1.5 мс при подаче напряжения guaranteed between NC and NO contact 1.5 мс при снятии напряжения guaranteed between NC and NO contact
Мощность двигателя, квт: 3 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) 5.5 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 5.5 кВт в 415 V переменный ток 50/60 Гц (AC-3) 5.5 кВт в 440 V переменный ток 50/60 Гц (AC-3) 7.5 кВт в 500 V переменный ток 50/60 Гц (AC-3) 7.5 кВт в 660...690 V переменный ток 50/60 Гц (AC-3)
Соединения – клеммы: силовая цепь: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником силовая цепь: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником силовая цепь: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника силовая цепь: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий без наконечника цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: гибкий без наконечника цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: гибкий с кабельным наконечником цепь управления: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий с кабельным наконечником цепь управления: винтовой зажим 1 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника цепь управления: винтовой зажим 2 1-4 мм² - жесткость кабеля: жесткий кабель без наконечника
Электрическая износостойкость: 1400000 циклы AC-3 300000 циклы AC-1
[up] номинальное импульсное выдерживаемое напряжение: 6 кВ катушка не соединена с силовой цепью в соответствии с IEC 60947
Механическая стойкость: вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц вибрации контактор замкнут: 3 g (ном.), 5...300 Гц удары контактор разомкнут: 7 g (ном.) в течение 11 мс удары контактор замкнут: 10 gn в течение 11 мс
[icw] номинальный кратковременно допустимый ток: 105 А в
Максимальная частота коммутации: 1800 цикл/ч в
[ie] номинальный рабочий ток: 25 А 60 °C) в
Контактор 12А 230В 1NO AC3 Schneider Electric
900.00р.
